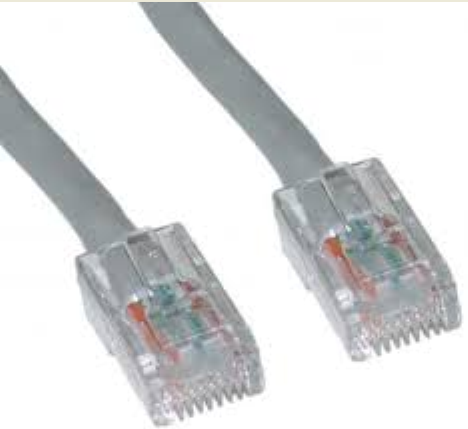

Kabel TP(Twisted Pair) adalah kabel pilin yang terdiri dari 4 lilitan dan digunakan untuk menyambungkan perangkat komputer satu dengan yang lainnya dalam satu tempat yang sama atau berdekatan dan berfungsi untuk mengirimkan data antar jaringan pada jaringan lokal umumnya. kecepatan Kabel ini dari 1mbps hingga 1000mbps.
Kabel TP di bagi menjadi dua jenis yaitu kabel UTP(Unshielded Twisted Pair dan STP(Shielded Twisted Pair). kabel ini biasanya digunakan dengan type topologi jaringan star(bintang) yang biasanya di gunakan di warnet.

Kabel UTP( Unshielded Twisted Pair) = kabel berpilin tanpa pelindung.


Kabel STP(Shielded Twisted Pair) = kabel berpilin dengan pelindung.



Dalam pembuatan kabel TP ada 2 type yaitu straight cable(kabel lururs) dan crossover cable(kabel silang).

Straight Cable = kabel lurus yang di gunakan untuk menghubungkan device(perangkat) yang berbeda, misal komputer dengan hub/switch.
 ujung satu dengan ujung yang satunya sama.




Crossover cable = kabel silang yang digunakan untuk menyambungkan device(perangkat) yang sama.


ujung satu dengan ujung yang satunya berbeda.




Bahan-bahan yang dibutuhkan untuk membuat kabel TP :
- Kabel TP

 - Jack RJ-45

 - Tang Krimping
- Lan Tester
- Cutter TP

Dan berikut Langkah-Langkah pembuatan kabel TP(Twisted Pair) atau lebih cocoknya pembuatan kabel UTP(Unshielded Twisted Pair) :
Pertama  ambil kabel Tp dan lepas kulit kabel Menggunakan Tang Krimping( pelepasan kulit kabel secukupnya untuk menyambungkan ke konektor RJ-45).


Setelah kulit kabel terlepas rajinkan serabut(yang bukan kabel) menggunakan cutter.


setelahnya urutkan kabel tersebut( jika straight maka ujung satu dengan yang satunya sama dan jika cross ujung satu dengan yang satunya berbeda).

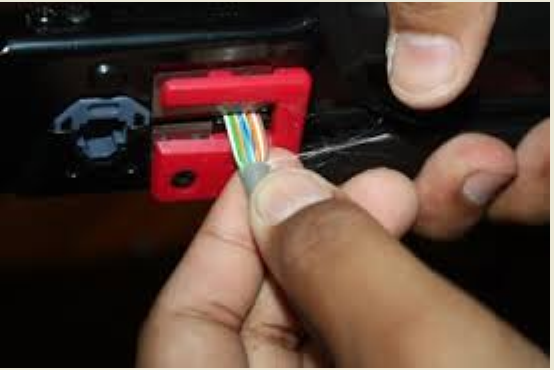

selanjutnya pangkas ujung-ujung kabel menggunakan tang krimping.


masukkan kabel ke Jack/konektor RJ-45.

note :  saat pemasangan kabel ke jack rj-45 posisi jack-rj45 terbalik(lihat gambar di bawah).


setelah kabel masuk ke jack RJ-45, kencangkan menggunakan tang krimping agar kabel tidak lepas dari jack tersebut.


setelah selesai, uji kabel tp yang barusann di buat dengan Lan Tester(Jika straight Lampu LED akan berurutan 1-8 secara bersamaan dan Jika cross Lampu satu akan nyala 1-8 sedangkan yang satunya akan nyala dari nomor 3,6,1,2,4,5,7,8 dan nyala secara bersamaan).


semoga artikel ini bermanfaat dan semoga berhasil.
